精軋螺紋鋼的檢驗規(guī)則

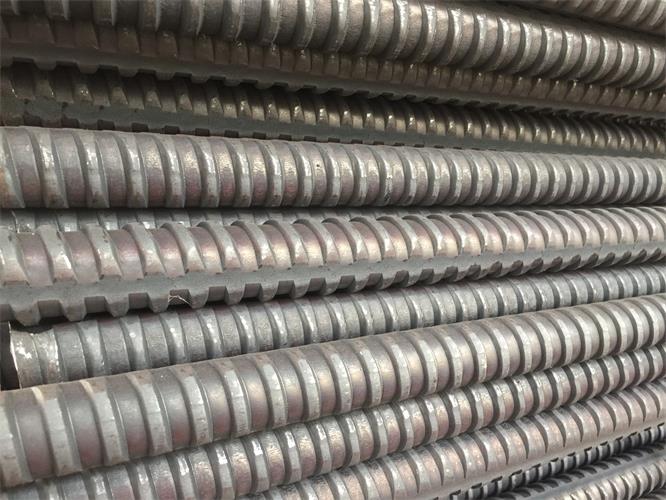

檢查和驗收:

精軋螺紋鋼筋的檢查和驗收由供方進行，需方有權進行檢驗。

組批規(guī)則:

鋼筋應按批進行檢查和驗收，每批應由同一爐罐號、同一規(guī)格、同一交貨狀態(tài)的鋼筋組成。

取樣數(shù)量:

鋼筋各檢驗項目的取樣數(shù)量應符合表4的規(guī)定。

復驗與判定:

鋼筋的復驗與判定應符合GB/T17505的規(guī)定。

機械連接:

鋼筋允許用螺旋型連接器連接，成品鋼筋生產(chǎn)廠應負責證明，在沿鋼筋長度上任一點切割的鋼筋都可以與任何其它長度鋼筋相連接，并且連接接頭應保證連接鋼筋的極限破斷強度。連接器類型應由成品鋼筋生產(chǎn)廠提供或設計。

：拉伸試驗，拉伸試驗應采用全截面尺寸鋼筋試樣進行。不允許用機加工減少截面的試樣。單位應力測定應按表1所列基圓橫截面積計算。對每批重量大于60t的鋼筋，應取三個拉伸試樣進行試驗。

第二：彎曲試驗，彎曲試驗的試樣按規(guī)定彎曲后，受彎曲部位表面不得產(chǎn)生裂縫。

第三：松弛試驗，鋼筋的應力松弛性能試驗應按GB/T 10120的規(guī)定進行。試驗期間，試樣的環(huán)境溫度應保持在20℃±2℃內(nèi)。試驗標距長度不小于公稱直徑的60倍。試樣制備后不得進行任何熱處理和冷加工。初始負荷應在3min～5min內(nèi)均勻施加完畢，持荷1min后開始記錄松弛值。允許用至少100h的測試數(shù)據(jù)推算1000h的松弛率值。

第四：疲勞試驗，經(jīng)供需雙方同意,可進行疲勞試驗,鋼筋應經(jīng)受2×106周次循環(huán)應力而沒有發(fā)生斷裂，并且從大應力為70%公稱抗拉強度時上下振動。鋼筋應力幅等于195MPa。

精軋螺紋鋼只要通過以上四種試驗方法，就基本可以確定這種高強度精軋螺紋鋼筋質(zhì)量過關，若是不過關，建議客戶還是再考慮考慮別的商家。希望以上介紹可以給需要高質(zhì)量精軋螺紋鋼筋的用戶帶來幫助。
